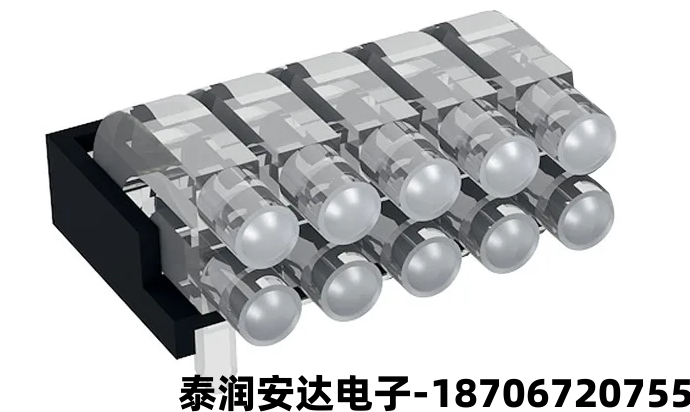

德国 MENTOR 门拓深耕精密人机界面光电元件数十年，原厂精工打造一体化导光组件、工业指示灯、精密结构五金、标准化连接器配套配件，全系列通过 UL、VDE、RoHS、车规 TS16949 严苛认证。适配雷达工控、仪器测量、医疗设备、车载电控、自动化机柜多场景，标准化型号充足，支持小批量样品与定制化改型，稳定供货、长效耐用，为设备面板显示与整机装配提供可靠成套解决方案。

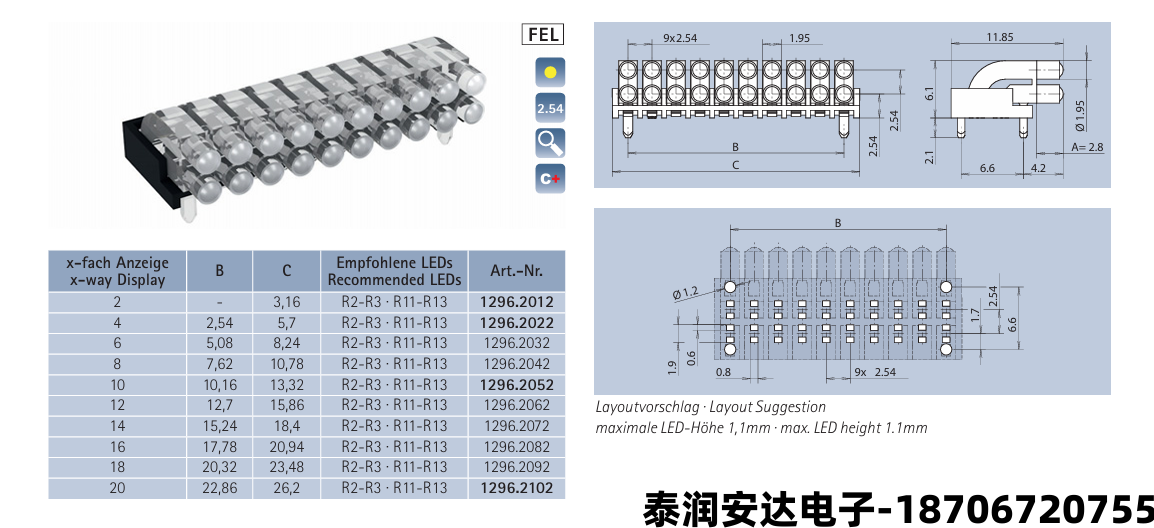

| 显示通道数 x-fach Anzeige / x-way Display | B尺寸(mm) | C尺寸(mm) | 推荐LED Empfohlene LEDs / Recommended LEDs | 物料号 Art.-Nr. |
| 2 | - | 3.16 | R2-R3 · R11-R13 | 1296.2012 |
| 4 | 2.54 | 5.7 | R2-R3 · R11-R13 | 1296.2022 |
| 6 | 5.08 | 8.24 | R2-R3 · R11-R13 | 1296.2032 |
| 8 | 7.62 | 10.78 | R2-R3 · R11-R13 | 1296.2042 |
| 10 | 10.16 | 13.32 | R2-R3 · R11-R13 | 1296.2052 |
| 12 | 12.7 | 15.86 | R2-R3 · R11-R13 | 1296.2062 |
| 14 | 15.24 | 18.4 | R2-R3 · R11-R13 | 1296.2072 |
| 16 | 17.78 | 20.94 | R2-R3 · R11-R13 | 1296.2082 |
| 18 | 20.32 | 23.48 | R2-R3 · R11-R13 | 1296.2092 |
| 20 | 22.86 | 26.2 | R2-R3 · R11-R13 | 1296.2102 |
| 物料型号 | 出光通道数量 | 行列排布 | 透镜直径 | 适配点位场景 |
| 1296.2012 | 2 路 | 双层 ×1 列 | Φ1.95mm 圆顶球面 | 简易双状态指示灯 |
| 1296.2022 | 4 路 | 双层 ×2 列 | Φ1.95mm 圆顶球面 | 四路信号集中显示 |
| 1296.2032 | 6 路 | 双层 ×3 列 | Φ1.95mm 圆顶球面 | 六路工况监测 |
| 1296.2052 | 10 路 | 双层 ×5 列 | Φ1.95mm 圆顶球面 | 多回路设备总控面板 |
| 1296.2102 | 20 路 | 双层 ×10 列 | Φ1.95mm 圆顶球面 | 整机高密度状态阵列（系列最大标准款） |
